⚙️ ¿Por qué todos los ingenieros confían en los perfiles T-Slot?
Más del 70 % de las fallas estructurales en proyectos CNC se deben a una mala elección de perfiles estructurales.
Y lo sorprendente es que la mayoría de los diseñadores ni siquiera saben leer correctamente la referencia de un perfil T-Slot.
Si estás montando una máquina, un banco de trabajo o una línea de automatización, entender los fundamentos del perfil T-Slot puede ahorrarte horas de rediseño, errores de alineación y cientos de dólares en correcciones.

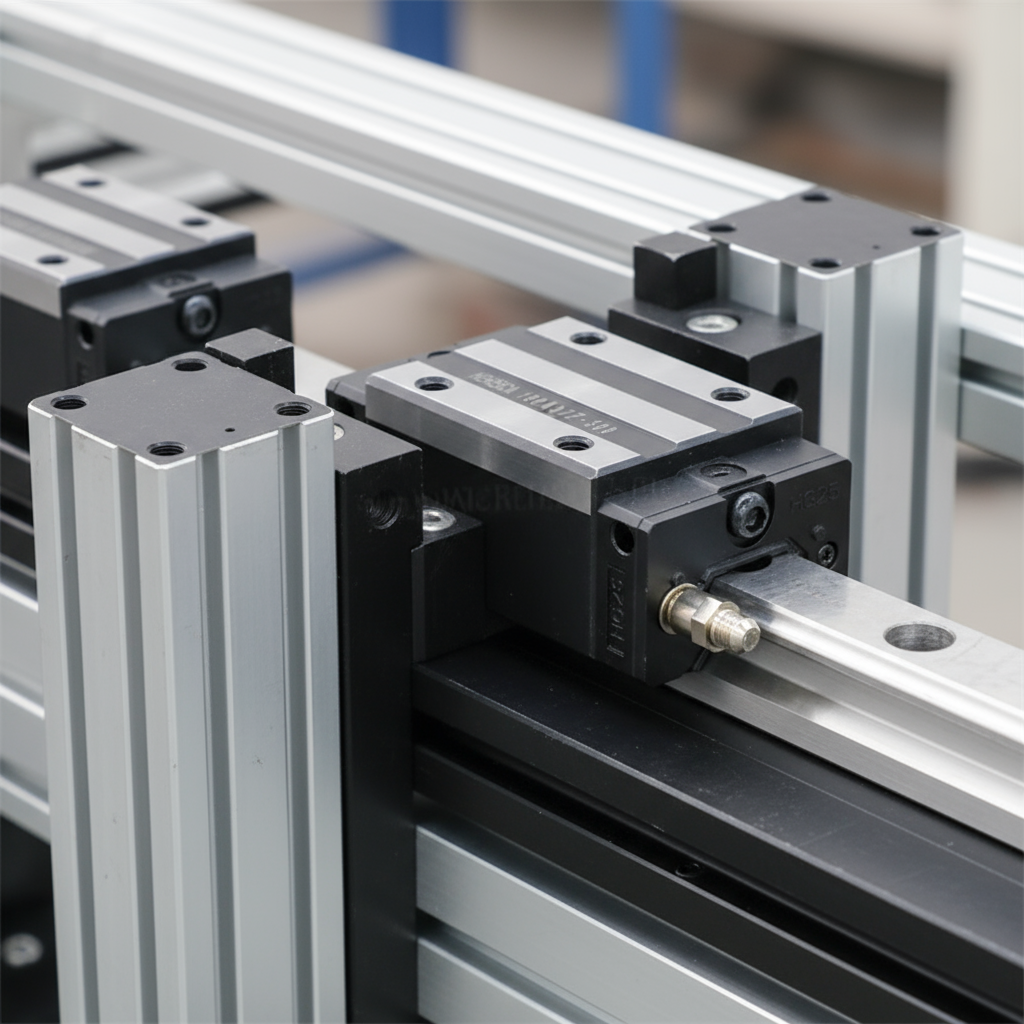

🧩 ¿Qué es un perfil T-Slot?
Los perfiles T-Slot, también llamados perfiles de aluminio con ranura en “T”, son elementos estructurales modulares fabricados en aleación de aluminio 6063-T6.
Su característica principal es la ranura longitudinal en forma de “T” que permite insertar tuercas, tornillos o conectores para armar estructuras sin necesidad de soldadura.
Su éxito radica en tres factores:
- Modularidad: permite montar, desmontar y reconfigurar estructuras con facilidad.
- Resistencia: el aluminio anodizado ofrece rigidez y durabilidad con bajo peso.
- Estética y precisión: ideal para entornos industriales, laboratorios y proyectos CNC.
🛠️ Principales características técnicas
🔹 Material: Aluminio 6063-T6 — excelente relación entre peso y resistencia.
🔹 Acabado: Anodizado (transparente o negro), resistente a la corrosión.
🔹 Series comunes: 20×20, 30×30, 40×40, 45×45 mm.
🔹 Montaje: ranuras compatibles con tuercas y conectores estandarizados.
🔹 Carga y rigidez: dependen del momento de inercia (I) de cada perfil.
🧠 Cómo interpretar una referencia T-Slot
Comprender la referencia de un perfil es clave para evitar errores de compatibilidad:
| Elemento | Significado |
|---|---|
| Serie | Define el tamaño (ej. 40×40 mm) y la compatibilidad de accesorios. |
| Aleación y tratamiento | 6063-T6 = aluminio templado para máxima resistencia. |
| Ranuras por cara | Afecta el tipo de montaje y accesorios disponibles. |
| Acabado | Anodizado para resistencia al desgaste y estética. |
Ejemplo: Perfil 4040-6-6063T6
→ Serie 40 mm, 4 ranuras, aleación 6063-T6, acabado anodizado.
📐 Cómo seleccionar el perfil adecuado
- Define las cargas: estáticas, dinámicas o de vibración.
- Establece la longitud y tipo de apoyo: empotrado, voladizo, simplemente apoyado.
- Calcula la deflexión admisible: usa la fórmula δmax=384EI5qL4 donde E=69GPa para aluminio.
- Consulta el momento de inercia (I) en la ficha técnica del fabricante.
- Selecciona accesorios compatibles: conectores, placas, tuercas y tapas.
- Elige acabado según el entorno: anodizado para talleres, pintado para estética.
🔩 Aplicaciones más comunes
Los perfiles T-Slot se han convertido en un estándar dentro del mundo industrial y maker:

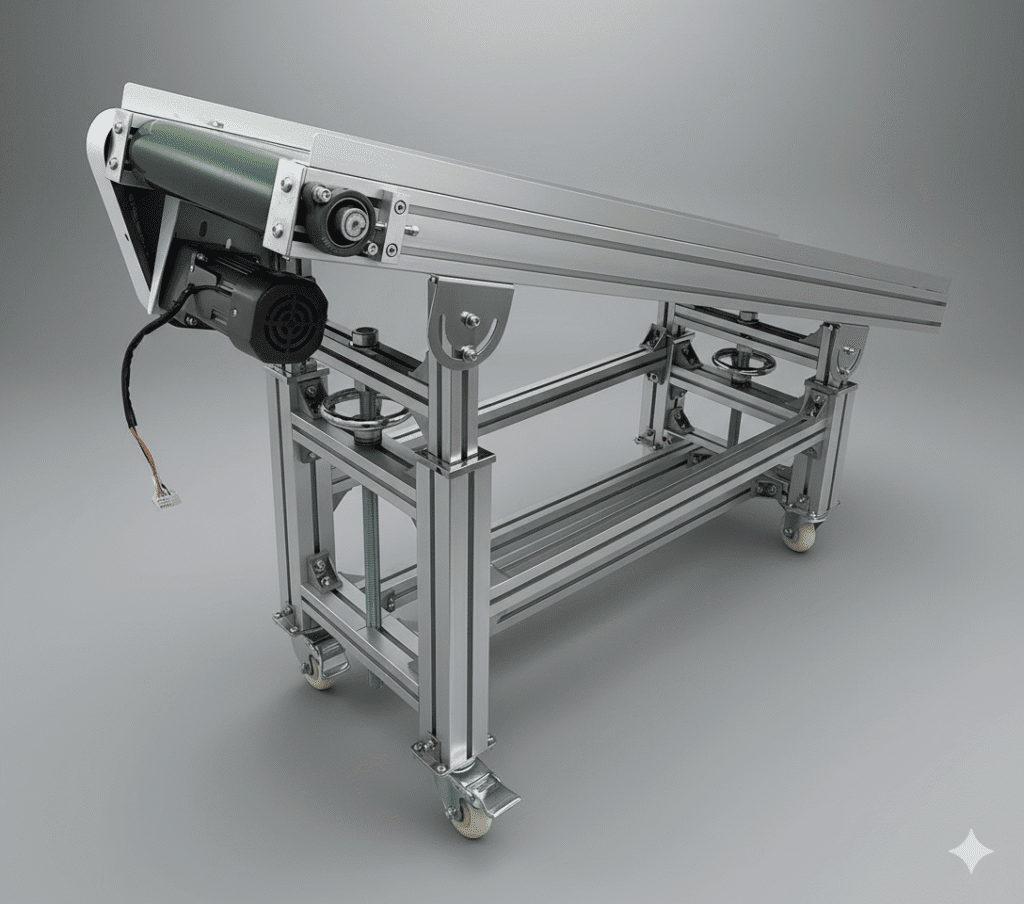

- Estructuras de máquinas CNC y routers
- Mesas de trabajo y bancos de ensamblaje
- Cerramientos de seguridad y protecciones
- Marcos para impresoras 3D o robots
- Muebles industriales o estanterías modulares
Su versatilidad y facilidad de montaje los hacen una inversión inteligente tanto para profesionales como para emprendedores técnicos.
💡 Recomendaciones finales
✅ Evita mezclar series métricas y fraccionales.
✅ Usa siempre accesorios compatibles del mismo sistema.
✅ Sobredimensiona el perfil si hay vibraciones o precisión crítica.
✅ Aprovecha la modularidad: los perfiles T-Slot son 100 % reutilizables.
✅ Y, sobre todo, trabaja con datos de fabricante y cálculos estructurales verificados.
Te dejamos la siguiente plataforma en donde puedes diseñar con una libreria de modelos 3d de perfiles Tslot, arma tu maquina virutal y automatizacmente tienes tu lista de cantidades … https://tools.item24.com/DEen/tools/engineeringtool/
🚀 Conclusión
Los perfiles T-Slot no son solo un elemento estructural;
son la base sobre la que se construyen los sistemas industriales del futuro.
En ROLL CNC, te ayudamos a seleccionar el perfil ideal para tu aplicación, con asesoría técnica, compatibilidad de accesorios y envío a toda Colombia.
