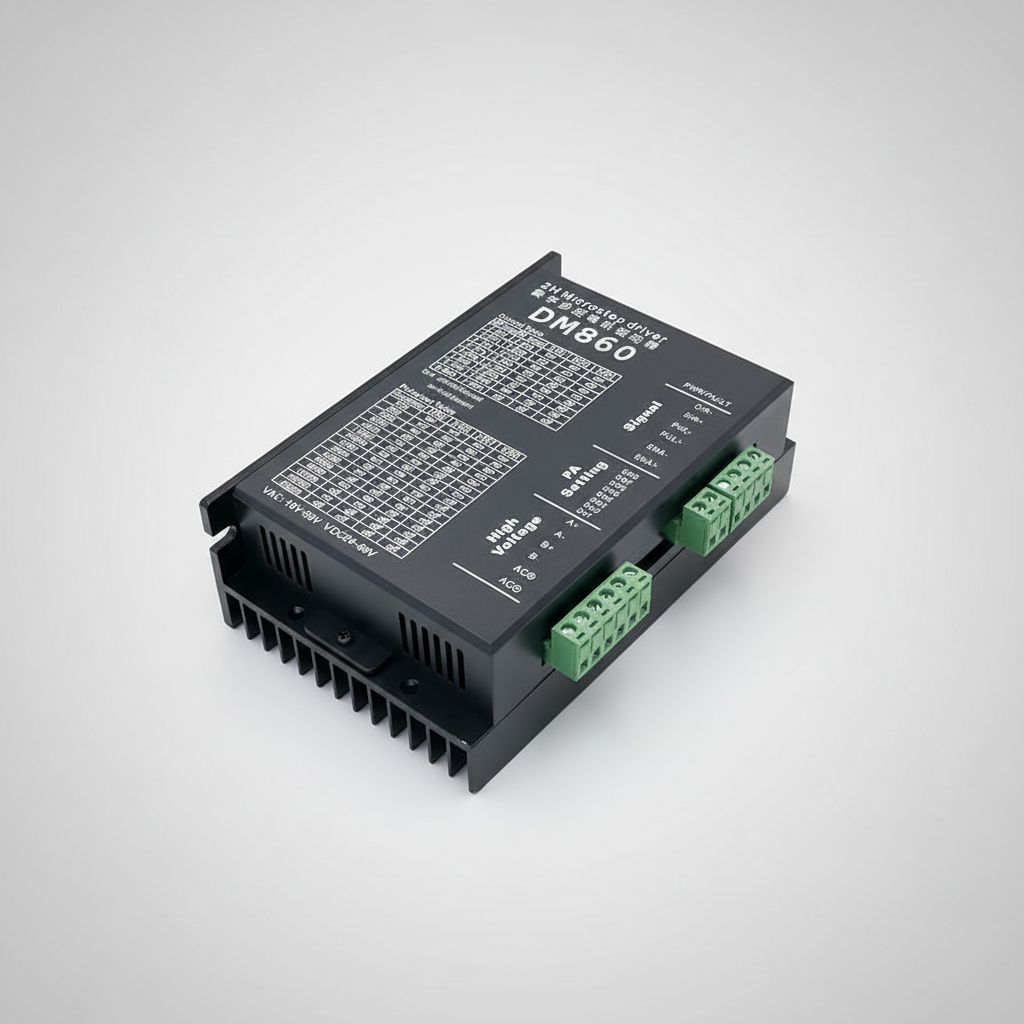

Driver DM860 NEMA 34

Descripción

Materiales de fabricación: Carcasa externa estructurada con un disipador térmico de aleación de aluminio acoplado a un ventilador de refrigeración activa, y una cubierta frontal de polímero técnico (ABS) para el aislamiento de los terminales de potencia y circuitos lógicos.

Dimensiones en mm: Longitud aproximada de 151 mm, ancho de 97 mm y una profundidad de instalación de 52 mm.

Tolerancias: Tolerancia dimensional para los orificios de fijación mecánica en tablero industrial de ±0.5 mm.

Peso en kg: 0.58 kg.

Velocidades y rangos de operación: Frecuencia máxima de respuesta de pulso de entrada de 200 kHz. Rango de subdivisión de micro-pasos configurable mediante interruptores DIP desde 400 hasta 51200 PPR (pulsos por revolución). Temperatura operativa del entorno de 0 °C a 50 °C.

Cargas máximas y eléctricas: Capacidad de suministro de corriente dinámica ajustable mediante interruptores DIP con un pico máximo de 8.6 A (corriente RMS de 6.0 A). Requiere alimentación de potencia en el rango de 18-80 VAC o 24-110 VDC. Las entradas lógicas optoaisladas demandan una corriente de señal de 7 mA a 20 mA y soportan de forma nativa niveles de voltaje de 5V y 24V sin requerir resistencias externas limitadoras en la mayoría de sus versiones.

Compatibilidad: Estructurado específicamente para acoplarse con motores paso a paso bipolares de 2 y 4 fases de alta inductancia, estandarizados en formato de brida NEMA 34 (86 mm) y NEMA 42 (110 mm). Dispone de interfaz de control diferencial estandarizada Step/Dir (Paso y Dirección).

Modelos aplicables: Variante de alta tensión y corriente DM860H para control vectorial en lazo abierto.

Principios de funcionamiento: El módulo integra un procesador de señales digitales (DSP) de 32 bits bajo un algoritmo de modulación de ancho de pulso (PWM) y anti-resonancia. El dispositivo recibe señales lógicas de baja potencia (pulsos) desde un controlador central CNC o PLC y conmuta secuencialmente la energía hacia las bobinas del estator del motor. Este proceso genera el campo magnético necesario para el posicionamiento angular continuo, mitigando la vibración mecánica a bajas velocidades y optimizando el torque residual.

Casos de uso reales: Control del tren de potencia en ejes de avance para ruteadoras CNC de formato pesado, accionamiento de tornos mecánicos automatizados, maquinaria industrial de corte por plasma y posicionamiento en líneas de empaque y ensamblaje de alta carga.

Nota: Los productos pueden presentar variaciones de color o forma que no afectan su normal funcionamiento.
