5 errores al instalar guías lineales y cómo evitarlos

Una guía lineal que se traba, hace ruido o pierde precisión a las pocas horas de trabajo casi nunca es un defecto de fábrica. Saber instalar guías lineales correctamente es lo que separa una máquina precisa de una que pierde tolerancia en semanas. En nuestra experiencia, el 90% de las guías que llegan «malas» a un taller están perfectamente sanas: lo que falló fue la instalación. Y el problema es que el daño no se ve al principio. El carro desliza suave, todo parece bien, y tres semanas después empieza el juego, el desgaste desigual o el bloqueo en un punto del recorrido.

Esto pasa porque una guía lineal de perfil trabaja con precarga: los patines vienen ajustados de fábrica con una interferencia calculada (normalmente 2%, 5% u 8% de la capacidad de carga) para eliminar el juego. Cuando montas el riel sobre una superficie que no está a tolerancia, ese error de planitud o paralelismo se suma a la precarga. El resultado es un patín que rueda apretado, se calienta y se come su vida útil en una fracción del tiempo previsto.

La buena noticia: son cinco errores concretos, todos evitables sin equipo de laboratorio. Vamos uno por uno.

Por qué el montaje decide la vida útil de la guía

Antes de los errores, conviene entender qué está en juego. En una guía de perfil el parámetro crítico no es la tolerancia del riel —esa la garantiza el fabricante— sino el paralelismo de trabajo una vez montado, que se mide en micrómetros. Un riel de precisión estándar P5 admite una planitud de superficie de montaje de 0,025 mm por cada 160 mm de longitud; en precisión P3 la exigencia baja a 0,012 mm (consulta las clases de precisión del fabricante, por ejemplo en HIWIN).

Imagen modificada con IA

La clave está en que cuanto mayor sea la precarga del patín, menos tolera los errores de montaje. Un patín con 8% de precarga apretando sobre un riel desalineado 0,08 mm puede empezar a agarrotarse antes de las 500 horas de operación. Un patín sin precarga perdonaría ese mismo error. Por eso la regla es simple: más precarga exige más rigor en la instalación, no al revés.

Los 5 errores más frecuentes (y cómo evitarlos)

Estos son los fallos que vemos repetirse, ordenados por frecuencia y por daño que causan:

1. No preparar la superficie de montaje. Atornillar el riel sobre una base que no está a tolerancia de planitud es el error número uno. Cualquier ondulación de la bancada se transfiere directamente al riel y de ahí a la precarga. Cómo evitarlo: verifica la planitud de la superficie con regla de canto y galgas antes de apoyar nada; si mecanizas la base, busca 0,02 mm por cada 100 mm o mejor.

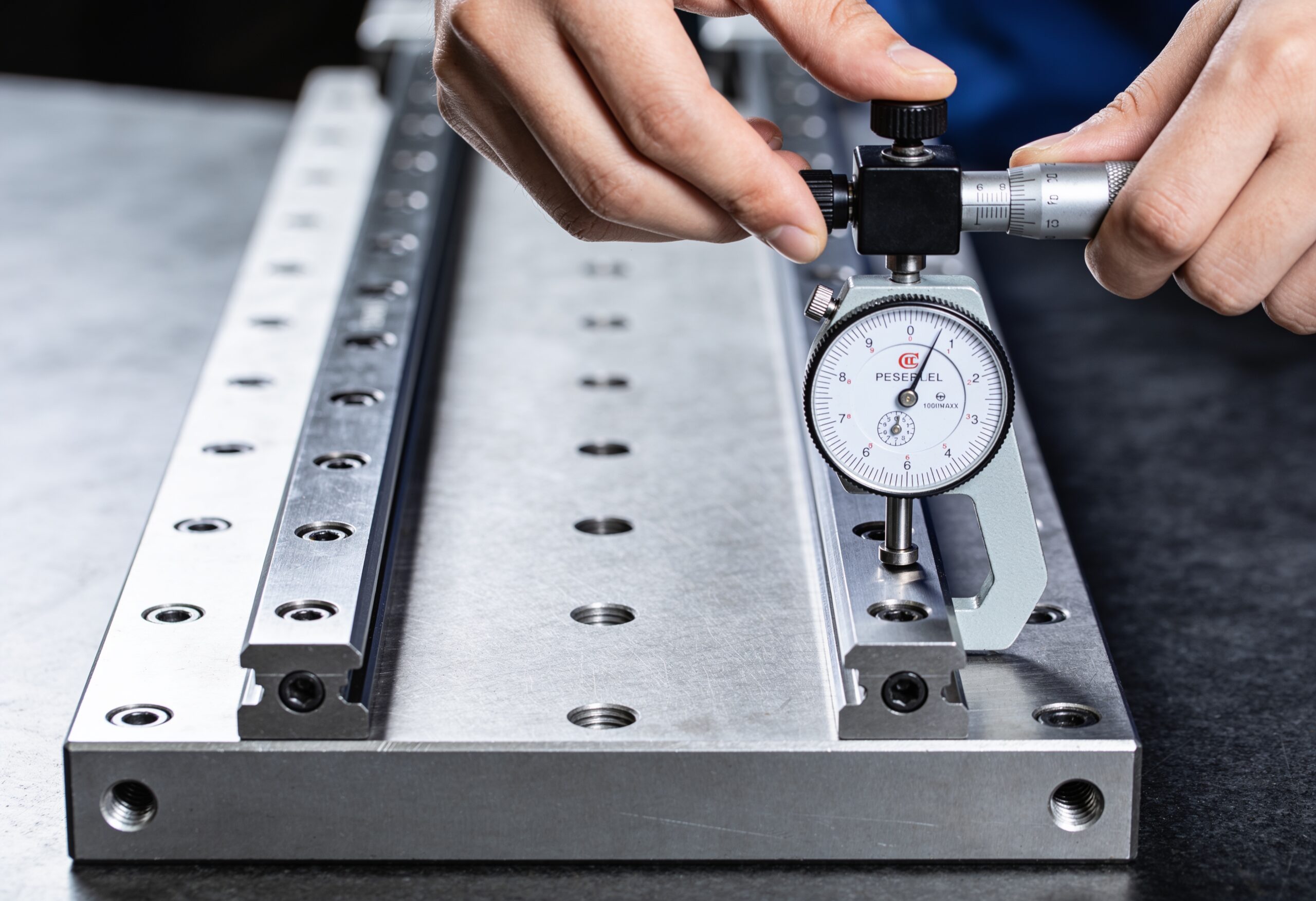

2. Ignorar el paralelismo entre rieles. Dos rieles que no están paralelos obligan a los patines a «pelear» entre sí en cada movimiento. El síntoma clásico: el carro desliza suave en un extremo y duro en el otro. Cómo evitarlo: alinea con comparador montado en el carro, buscando 0,01 mm sobre toda la longitud. Usa el método del canto de referencia (ver más abajo).
3. Usar la herramienta equivocada. Alinear con una regla común en lugar de un comparador de carátula es tirar el dinero de una guía cara. Un error de 0,08 mm que a ojo no ves es suficiente para bloquear el patín. Cómo evitarlo: comparador de 0,001 mm y llave dinamométrica, no negociable en guías de perfil.
4. Contaminar el sistema durante el montaje. Según datos de garantía de los fabricantes de rodamientos, la contaminación es la causa número uno de falla prematura. Una viruta metálica dentro del patín raya las pistas de forma irreversible. Cómo evitarlo: limpia riel, patín y superficie con paño sin pelusa, monta en zona limpia y no soples con aire de taller (arrastra partículas).
5. Apretar mal los tornillos. Adivinar el torque termina en tornillos flojos que vibran y se sueltan, o en tornillos pasados que fisuran la base del riel. Cómo evitarlo: torque de fabricante con llave calibrada (típicamente 8-25 Nm según el tornillo) y en la secuencia correcta.

Cómo instalar guías lineales paso a paso: herramientas y apriete

Este paso merece sección propia porque es donde se pierde o se gana la instalación. Lo que recomendamos:

Imagen modificada con IA

Herramientas mínimas: comparador de carátula de 0,001 mm con base magnética, llave dinamométrica calibrada y galgas de espesor. Con esto cubres el 100% del montaje.

Método del canto de referencia: el riel maestro se apoya contra un canto mecanizado en la bancada, que le da la referencia recta. El segundo riel se deja «flotar» y se alinea con el comparador respecto al maestro, ya sea directamente o a través de la placa que une los carros. Es más preciso que fiarse de dos cantos y más barato que mecanizar referencia en ambos lados.

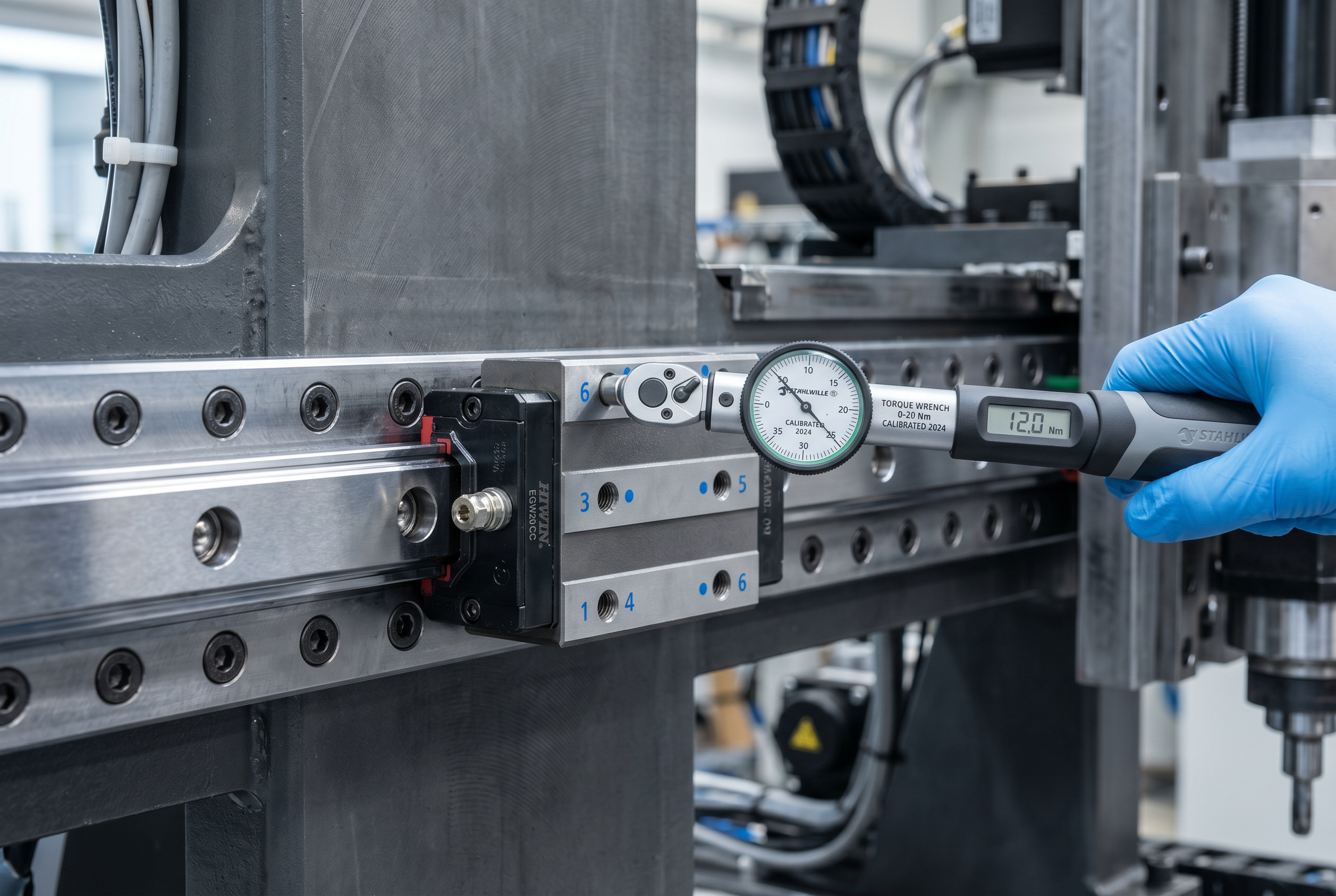

Secuencia de apriete en tres etapas. No aprietes al torque final de golpe: aplica el 30% primero, luego un 70% y por último el 100%. Y hazlo del centro hacia afuera, alternando lados, nunca de un extremo al otro. Un apriete progresivo y centrado reparte la fuerza de sujeción y evita que el riel se deforme al fijarse. Y si estás montando el eje completo, recuerda que unas guías bien alineadas reducen la carga que debe vencer el motor: te ayudamos a dimensionarlo en nuestra guía de cómo calcular el par de un motor CNC.

Checklist rápido antes de dar por terminada la instalación

Ninguna instalación está terminada hasta que se prueba en todo el recorrido. Antes de firmar el trabajo:

• Prueba de fuerza de empuje: mueve el carro de extremo a extremo a mano. La fuerza debe mantenerse uniforme, con una variación máxima del 20%. Si en un punto se endurece de golpe, hay un error de paralelismo que corregir.
• Re-torque tras asentamiento: deja asentar el conjunto (idealmente 24 h con estabilización térmica) y vuelve a verificar el torque de todos los tornillos.
• Lubricación inicial: aplica el lubricante y la cantidad que indica el fabricante, ni más ni menos.

Si la fuerza de empuje es pareja y los tornillos mantienen torque, la guía va a entregar la vida útil para la que la pagaste.

Conclusión

Instalar una guía lineal bien no requiere equipo caro, requiere método. Si te quedas con tres ideas:

1. La superficie manda: el error de planitud y paralelismo se suma a la precarga y se paga en vida útil.
2. Comparador siempre: una regla no detecta los 0,08 mm que bloquean un patín; un comparador de 0,001 mm sí.
3. Aprieta con criterio: torque de fabricante, tres etapas, del centro hacia afuera, y prueba el recorrido completo antes de dar por terminado.

¿Buscas guías lineales, patines o comparadores para tu próximo montaje? Encuéntralos en nuestra tienda: somos importadores directos. Y si tienes dudas sobre qué precisión o precarga necesita tu máquina, escríbenos y te asesoramos sin compromiso.
