Gemelo digital CNC: qué es y cómo reduce errores de configuración
Un choque de herramienta contra la mordaza no avisa: pasa en milisegundos y se lleva por delante un plato, un husillo o, en el peor caso, una pieza de material caro que ya llevaba tres operaciones encima. En nuestra experiencia, la mayoría de esos choques no son un error de programación grosero, sino un detalle pequeño que nadie verificó antes de darle «play» al programa. Ahí es exactamente donde entra el gemelo digital CNC.
Qué es un gemelo digital de mecanizado (y en qué se diferencia de una simulación CAM normal)
Un gemelo digital es una réplica virtual del proceso físico completo: máquina, herramienta, material y programa CNC trabajando juntos con los mismos parámetros reales de tu celda. No es lo mismo que la simulación de trayectoria que trae cualquier CAM. Esa simulación te muestra que la herramienta pasa por donde debe; el gemelo digital va más allá y modela cómo se comporta el sistema completo: vibración, tiempo de ciclo real, desgaste esperado de la herramienta y, sobre todo, colisiones entre husillo, torreta, mordaza y utillaje que la vista de trayectoria simple no siempre detecta.
La diferencia práctica es esta: una simulación CAM confirma que el código es geométricamente correcto. Un gemelo digital confirma que tu máquina, con tu utillaje, corriendo tu programa no se va a chocar ni a vibrar fuera de tolerancia antes de que la herramienta toque el material por primera vez.
Qué valida antes de que pises el taller

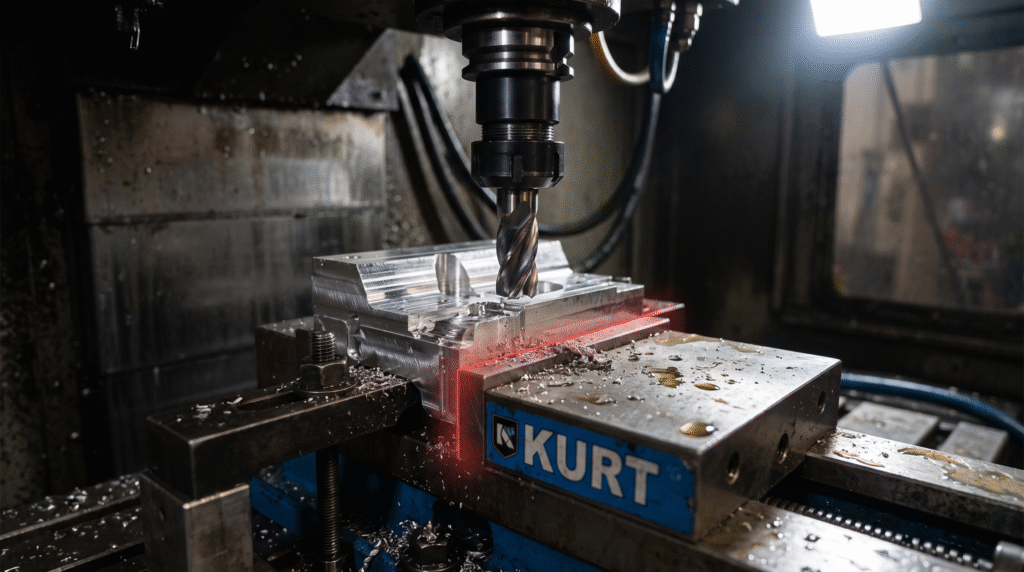

- Colisiones: herramienta contra mordaza, torreta contra contrapunto, cabezal contra utillaje no estándar. Es el punto donde más dinero y tiempo se salva, sobre todo en piezas con attrezzo complejo.
- Trayectorias y tiempos de ciclo: confirma recorridos reales y detecta movimientos en vacío que se pueden acortar antes de correr el programa en la máquina.
- Vibración esperada: con datos de la máquina real, anticipa zonas de resonancia donde conviene bajar avance o RPM antes de marcar la pieza.
- Desgaste y vida útil de herramienta: modela el esfuerzo de corte esperado y ayuda a decidir cuántas piezas puede dar un filo antes de perder tolerancia.
Un caso real: de 8% de rechazo a 0,5%
El caso que mejor ilustra el impacto viene de un taller aeroespacial que mecanizaba componentes de titanio de alto valor (del orden de 15.000 USD por pieza). Antes de implementar gemelo digital, el taller trabajaba con una tasa de rechazo del 8%: casi 1 de cada 12 piezas se perdía por errores detectados demasiado tarde. Tras validar cada programa contra un gemelo digital de la celda antes de mecanizar en real, el rechazo bajó a 0,5% — un ahorro estimado de más de 340.000 USD al año sobre un volumen de 200 piezas anuales. No todo taller mecaniza titanio aeroespacial, pero la lógica es la misma en cualquier escala: cuanto más caro el material y más operaciones lleva encima la pieza, más rápido se paga la validación previa.

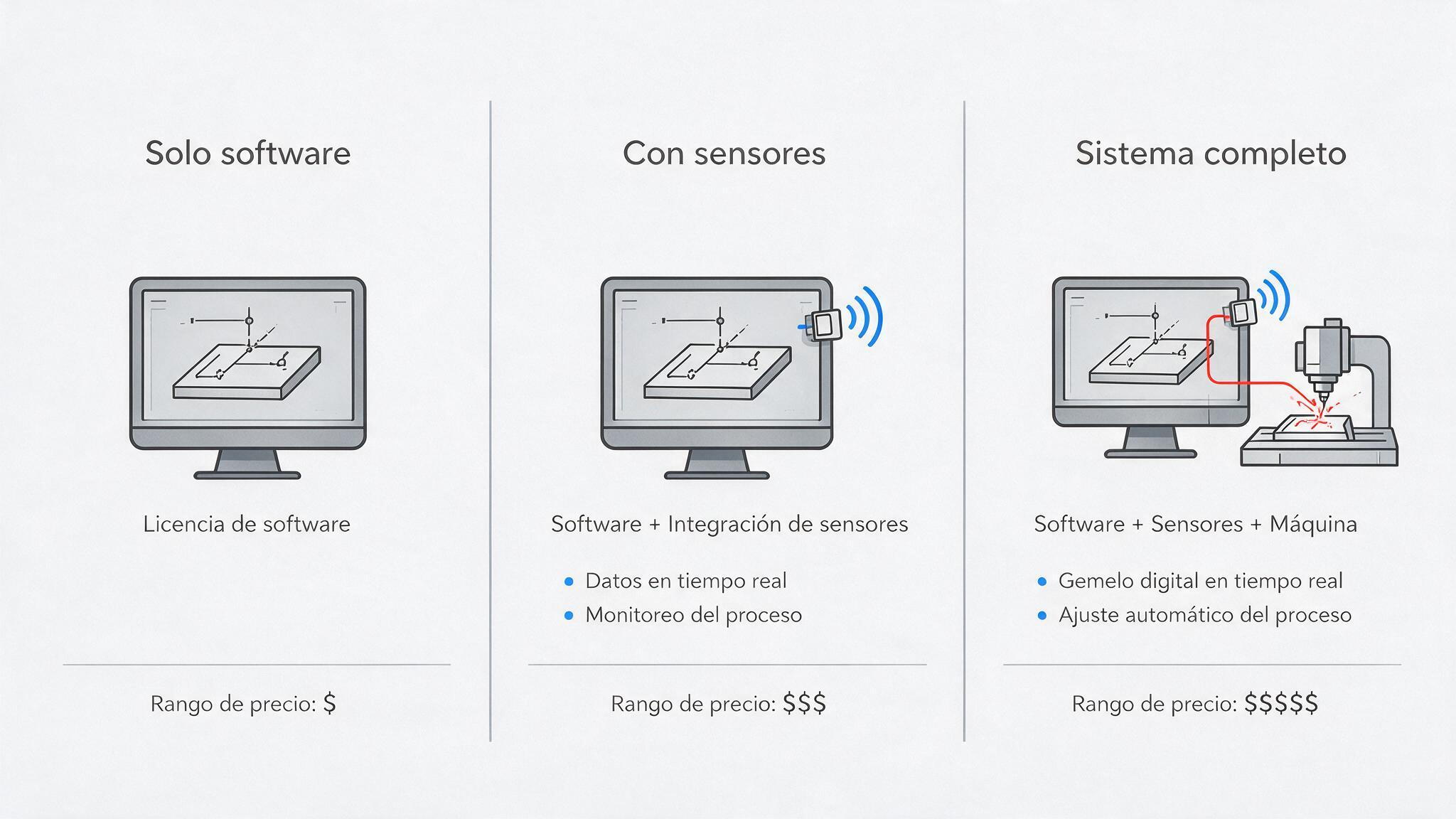

Qué se necesita para empezar: software y niveles de inversión
No hace falta un departamento de IT para arrancar. Hay tres escalones claros según cuánto quieras invertir:
| Nivel | Qué incluye | Inversión aproximada |
|---|---|---|
| Solo software | Verificación de colisiones y trayectoria en CAM/simulador (Vericut, NCSimul, o el simulador integrado de tu CAM) | 3.000–5.000 usd |
| Con sensores | Software + sensores de vibración y corriente en la máquina real para calibrar el modelo con datos propios | 10.000–50.000 usd |
| Sistema completo | Gemelo digital conectado en tiempo real a la máquina, con retroalimentación continua entre planta y modelo | 50.000 usd+ |
Para la mayoría de talleres pequeños y medianos, el primer escalón ya cambia el juego: un buen simulador de colisiones (muchos CAM comerciales como Mastercam, Siemens NX o Hypermill ya lo traen integrado) detecta el choque antes de que ocurra, sin necesidad de instrumentar nada. Si además quieres validar vibración con datos reales de tu máquina, ahí conviene sumar sensores — los mismos que usamos para mantenimiento predictivo CNC sirven para calibrar el modelo del gemelo digital con el comportamiento real de tu husillo.
Cómo implementarlo sin parar producción
Lo que recomendamos no es digitalizar toda la planta de una vez, sino avanzar en tres fases:
- Planeación (mes 1–2): define qué proceso te está costando más en piezas rechazadas o paradas por colisión, y calcula ese costo oculto actual.
- Piloto (mes 3–6): arranca con un solo proceso de alto impacto — normalmente el que mecaniza el material más caro o el utillaje más complejo — y valida ahí antes de escalar.
- Escalado (mes 7–12): una vez el piloto muestra resultados con datos propios, extiende el gemelo digital a los demás procesos críticos de la celda.
El error más común que vemos es querer digitalizar las diez máquinas del taller el mismo mes. Es preferible validar bien un proceso, con datos reales de esa máquina, que tener un gemelo digital «genérico» corriendo en paralelo sin que nadie confíe del todo en sus resultados.
Preguntas frecuentes
¿Un gemelo digital reemplaza la simulación de mi CAM?
No, la complementa. La simulación de tu CAM verifica que la trayectoria es correcta geométricamente. El gemelo digital va un paso más allá: modela el comportamiento real de tu máquina, tu utillaje y tu material juntos, incluyendo vibración y colisiones que la vista de trayectoria simple no siempre muestra.
¿Necesito sensores para tener un gemelo digital?
No para empezar. El primer nivel —verificación de colisiones y trayectoria en software— ya reduce errores de configuración sin instrumentar la máquina. Los sensores se suman cuando quieres calibrar el modelo con datos reales de vibración y carga, típicamente en una segunda fase.
¿Vale la pena para talleres pequeños, no solo para aeroespacial?
Sí, la lógica escala hacia abajo: cuanto más caro el material o más operaciones lleva encima la pieza antes de la última pasada, más rápido se paga la validación previa. Un taller de piezas simples y baratas gana menos con esto que uno que mecaniza piezas de varias operaciones en aluminio o acero de aleación.
Conclusión
Si te quedas con tres ideas de este artículo sobre gemelos digitales en mecanizado CNC, que sean estas:
- Un gemelo digital va más allá de la simulación de trayectoria: valida colisiones, vibración y tiempo de ciclo con los parámetros reales de tu celda.
- Puedes empezar solo con software de verificación de colisiones, sin instrumentar la máquina, desde 3.000–5.000 €.
- Cuanto más caro el material y más operaciones lleva la pieza, más rápido se paga la validación previa al mecanizado.
¿Dudas sobre cómo empezar a validar tus programas antes de la máquina, o qué sensores encajan en tu celda? Escríbenos y te asesoramos sin compromiso, o revisa nuestro catálogo de controladores CNC y soluciones de automatización para tu taller.
