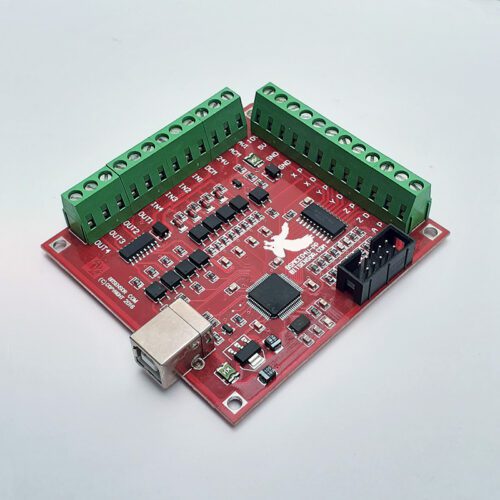

Controlador CNC USB Mach3 100khz

Descripción

«Materiales de fabricación: Placa de circuito impreso (PCB) de grado industrial con componentes de montaje superficial (SMD), microcontrolador integrado y barrera de optoacopladores de estado sólido para el aislamiento galvánico de señales I/O.

Dimensiones en mm: Longitud aproximada de 80 mm, ancho de 77 mm y una altura de perfil de 24 mm.

Tolerancias: Tolerancia de perforación para el anclaje mecánico en tableros de control de ±1 mm.

Peso en kg: 0.15 kg.

Velocidades y rangos de operación: Frecuencia máxima de salida de tren de pulsos de 100 kHz por cada eje interpolado (X, Y, Z). Rango de temperatura de operación en entorno industrial de 0 °C a 50 °C.

Cargas máximas y conectividad eléctrica: La lógica interna es energizada directamente a través del bus USB (5 VDC). Requiere un suministro externo continuo en el rango de 12 VDC a 24 VDC para el funcionamiento del bloque de aislamiento de señales. Dispone de 4 puertos de entrada digital optoaislados (para finales de carrera, parada de emergencia y sonda de auto-cero) y 4 puertos de salida digital aislados (con capacidad de conmutación de hasta 50 mA) para el mando de relés de husillo, refrigerante o bombas.

Compatibilidad: Arquitectura de hardware diseñada exclusivamente para interactuar con el protocolo del software CNC Mach3 bajo entornos operativos Windows. Transmite comandos de movimiento bajo el estándar diferencial Step/Dir (Paso y Dirección), siendo compatible mecánicamente con drivers de motores paso a paso y servomotores. Incorpora una salida analógica de 0-10V aislada para el control de velocidad del variador de frecuencia (inversor) del husillo.

Modelos aplicables: Tarjetas de control de movimiento USB estándar de 3 grados de libertad (equivalentes mecánicos a la serie RnR Motion).

Principios de funcionamiento: La tarjeta opera como un procesador de hardware externo. Recibe la secuencia de datos G-code desde el computador a través de la conexión USB. El microcontrolador decodifica esta información y genera directamente las señales eléctricas de alta frecuencia (pulsos) hacia los amplificadores de los ejes. Este proceso elimina las interrupciones del sistema operativo del PC host, asegurando una estabilidad posicional en tiempo real y mitigando la pérdida de pasos durante el mecanizado de geometrías complejas.

Casos de uso reales: Integración en sistemas de control para fresadoras CNC de sobremesa orientadas al mecanizado de polímeros y metales blandos, ruteadoras de madera de 3 ejes cartesianos, maquinaria didáctica de fabricación digital y actualización (retrofit) de mesas de corte por plasma.

Nota: Los productos pueden presentar variaciones de color o forma que no afectan su normal funcionamiento.»
